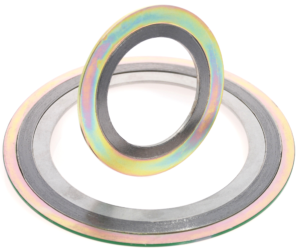

D’une partie active : feuillard métallique nervuré (inox 304L, 316L…), enroulé en spirale avec entre chaque spire une insertion d’un ruban intercalaire :
– Graphite souple : Qualité CEFIGRAF NP avec inhibiteur de corrosion et graphite à 99.8% de carbone pour les applications hors nucléaire, ou qualité CEFIGRAF NS2000, avec graphite à 99.8%en teneur en soufre et en halogènes <200 ppm : pour application nucléaire.
– Ou PTFE ;
– Ou graphite souple + mica pour applications hautes températures
Le choix de la nuance du ruban intercalaire est dicté par les conditions du milieu à étancher (pression, température, fluide, conformités réglementaires à respecter…)
D’un anneau de renfort métallique intérieur qui peut être adjoint à la partie active ;
D’un centreur métallique extérieur qui peut être adjoint à la partie active de l’anneau de renfort métallique intérieur.
Excellente tenue du joint dans une large plage de température de -196°C à 550°C ;
Complaisant à tout état de surface de portée de joint : en général Ra de 1.6 à 12.5 um (surface tournée) ;
Large gamme de matériaux métalliques (centreur extérieur et renfort métallique intérieur) ;
Bon niveau d’étanchéité de l’ordre de 10 puissance -7. Pa m3 S-1 (sous Delta P = 1 bar d’hélium) pour pression d’assise de 80 +/- 10 MPa (coeff. m = 2);
Possibilité de fourniture de joint VITAFLEX BPA (Basse Pression d’Assise), PMUC ou non,
– Un joint de serrage métal / métal qui assure la continuité mécanique de l’assemblage, y compris sous sollicitations thermiques : avec centreur métallique extérieur et éventuellement renfort métallique intérieur : 501 R BPA ou 503 BPA ou 503 R BPA :
– Un niveau d’étanchéité de l’ordre de 10 puissance -5. Pa m3 S-1 (Sous delta P = 1 bar d’hélium), donc de performances supérieures à celles d’un joint plat classique.
Possibilité de fournir des joints VITAFLEX à courbe qui fonctionnent avec une butée mécanique (métal / métal). Ces joints ont des caractéristiques mécaniques contrôlées par la réalisation d’une courbe d’écrasement, ce qui garantit pour une charge donnée, une épaisseur après serrage compatible avec un montage en gorge ou limiteur de serrage ;
Possibilité de fournir des joints VITAFLEX sur mesure ou standards (normes de brides ASME / ANSI B16.5, NF EN 1092-1, ASME B 16-47, NF E29-203, AFNOR-DIN-BS… ;
Possibilité de fourniture de joint VITAFLEX haute température (utilisation jusqu’à 900°C pétrochimie FCC, fours, Gaz d’échappement pour moteur…)
Tenue feu sur joint VITAFLEX 503 R selon la spécification API6FB (certificat n°30282001E/CS/18.04.2016) ;
PMUC avec emploi de graphite de qualité CEFIGRAF NS2000. N°17-0171 ;
Service oxygène sur joint VITAFLEX 501 avec emploi de graphite de qualité CEFIGRAF NP :
– Rapport BAM (O2 gazeux et liquide) : maximum 60°C / 150 bar pour O2 gazeux ;
– Dégraissage + conditionnement spécial pour application O2.
