Le kit isolant type AA4 Ring joint est composé :

  • D’un joint central isolant en toile bakélisée section octogonale pour brides ASME B16.5 ;
  • De tubes isolants en papier bakélisé ;
  • De rondelles isolantes périphériques en toile bakélisée épaisseur 6 mm ;
  • De tiges filetées A193 B7 boulonnerie brute ;
  • D’écrous Hh A194 2H et rondelles plates trempées M HR DIN brutes 300 HV.

La température limite d’utilisation du kit isolant type AA4 Ring Joint est de 80°C.

Le joint central :

  • Rigidité diélectrique 5 KV/mm ;
  • Résistance d’isolement 10^6 ohm.

Les tubes isolants :

  • Rigidité diélectrique 15 KV/mm.

Ecrous et rondelles :

  • Tension d’isolement moyenne 2.5 KV
  • Joint central : Normes DIN HGW2082 et DIN 7735 ;
  • Tubes isolants : Norme DIN HP2065 ;
  • Tiges filetées : Normes NFE 03115 – DIN 50049 3.1 B

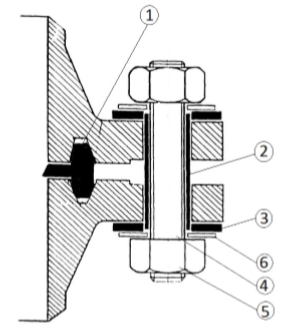

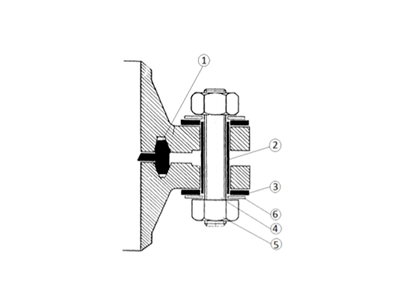

1 – Un joint isolant en toile bakélisée.
2 – Tubes isolants en papier bakélisé.
3 – Rondelles isolantes périphériques en toile bakélisée.
4 – Tiges filetées A193 B7 boulonnerie brute.
5-6 – Écrous Hh A194 2H et rondelles plates trempées M HR.
