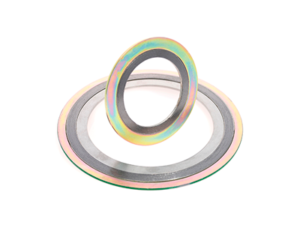

VITAFLEX 503 BPA ET 503 R BPA
Le joint spiralé VITAFLEX 503 BPA et le joint spiralé VITAFLEX 503 R BPA sont des joints spiralés spécifiques pour une utilisation avec les brides à faible PN qui permettent un serrage métal / métal.
- Sans anneau interne pour les séries ISO PN 10 – 16 – 25 – 150lbs ;
- Avec anneau interne optimisé pour les séries ISO PN 40 – 150lbs et 300lbs ;
- Joint à serrage métal / métal : continuité mécanique de l’assemblage, y compris sous sollicitation thermiques ;
- Adaptable à tout les cas de montage : faces plates ou surélevées, en gorge, en emboîtement simple ;
- Complaisant avec tout état de surface : de Ra = 0.8 à 1.25 u (surface tournée).
| Assemblage ISO | PN 10 | PN 16 | PN 20 | PN 25 | PN 40 | PN 50 | |
| Class 150 | DN < 150 | DN > 200 | Class 300 | ||||
| 503 BPA sans anneau interne | Cas général | ||||||
| 503 R BPA avec anneau interne | Possible si application spécifique | Recommandé | |||||
Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien
- Ligne de tuyauterie à faible PN pour chimie, pétrochimie, nucléaire, etc… ;
- Remplacement des joints plats découpés ;
- Liaison corps/chapeau en gorge pour robinetterie à faible PN ;
- Sortie d’échappement pour moteur (engin diesel pour marine…) ;
- Joint d’appareils (échangeurs),… .
Nous consulter pour plus d’informations.
- Réalisable dans toutes les dimensions usuelles ;
- Réalisable dans les épaisseurs (3.2 mm, 4.5mm) pour d’autres épaisseurs nous consulter.
