Kit isolant type AA1 standard

Kit isolant type AA1 standard

Le kit isolant type AA1 standard PN 10, 16, 25, 40 et PN 20, 50, pour brides RF est composé :

  • D’un joint central isolant en toile bakélisée épaisseur 3 mm (épaisseur 6 mm à partir du DN1200) ;
  • De deux joints d’étanchéité en KLINGERSIL® C-4324 ep 1.5mm
  • Des tubes isolants en papier bakélisée
  • Des rondelles isolantes périphériques en toile bakélisée

La température limite d’utilisation du kit isolant type AA1 standard est de 80°C.
Tension d’isolement moyenne 2.5 KV.

Le joint central :

  • Rupture à la compression 24 daN/mm2
  • Rigidité diélectrique 5 KV
  • Résistance d’isolement 10/6 ohm

Tubes isolants :

  • Rigidité diélectrique 8.3 KV/mm
  • Joint central : Normes DIN HGW2082 ;
  • Deux joints d’étanchéité en KLINGERSIL® C-4324 ep 1.5mm ;
  • Les tubes isolants : Norme DIN HP2065

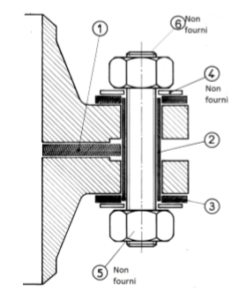

1- Le joint central isolant en toile bakélisée + 2 joints d’étanchéité en KLINGERSIL® C-4324 ;
2- Tubes isolants en papier bakélisée
3- Rondelles isolantes périphériques en toile bakélisée
4-5-6- Aucune boulonnerie fournie pour ce type de kit (AA1)
