Joints/kits isolants Pikotek® VCS

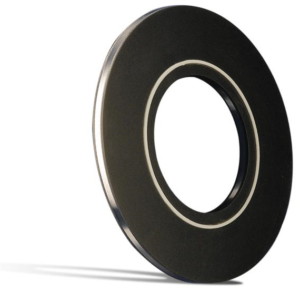

Le joint Pikotek® VCS

Joint PTFE énergisé à l’aide d’un ressort, ou joint torique en élastomère, inséré dans un stratifié isolant et collé de manière définitive à un noyau en acier inoxydable à haute résistance.
Le joint Pikotek® VCS offre des performances isolantes et d’étanchéité exceptionnelles dans les applications de matériaux agressifs. Le joint VCS convient à tous les services, y compris les classes ANSI 2500# et API 10000#.
En raison de son design, le joint nécessite moins de contraintes de serrage que tout autre joint. Le diamètre interne du joint VCS est parfaitement adapté à l’alésage de la bride pour éliminer les écoulements turbulents et l’érosion / la corrosion des faces de brides. Les éléments d’étanchéité sont remplaçables.

  • Étanchéité et isolation extrêmement fiables pour tous les services critiques ;
  • Étanche et isole à toutes les pressions jusqu’à ANSI 2500# et API 10000# ;
  • Résiste aux conditions de services difficiles, notamment aux grands moments de flexion, aux vibrations, à la température et aux cycles de pression ;
  • Utilisable dans des environnements corrosifs, y compris les concentrations élevées de CO2 H2S… ;
  • Propriétés isolantes exceptionnelles pour la protection cathodique, la corrosion galvanique et d’autres besoins d’isolation des systèmes de canalisations ;
  • Dimensionné précisément à l’alésage pour protéger les faces de brides et empêcher un écoulement turbulent au niveau de la jonction joint/brides afin d’atténuer la corrosion et l’érosion induites par le fluide ;
  • Atténue la corrosion galvanique dans des brides métalliques dissemblables ;
  • Les kits d’isolation (manchons et rondelles) comprennent toujours des rondelles doubles et des canons pleine longueur pour une protection diélectrique maximale ;
  • Le matériau stratifié à haute résistance résiste aux défaillances dues à une compression excessive :
  • Le joint en PTFE energisé par un ressort fournit une charge radiale et une encapsulation dans la gorge du joint pour éliminer le fluage ;
  • Peut être installé sur une bride RTJ ;
  • Permet de raccorder une bride RTJ incompatible avec des brides à face surélevée ;
  • Réutilisable ;
  • Facilité d’installation et de retrait. La construction rigide facilite l’installation. Faible charge de boulon requise. Moins de force de compression nécessaire, ce qui entraîne moins de contrainte sur la bride et la boulonnerie. Auto-alignement et centrage aucun outil spécial n’est requis.

Matériau stratifié époxyde (GRE) G-10 de qualité NEMA G-10.

  • Disponible dans la spécification du procédé NIST G10CR pour les matériaux utilisés dans les applications cryogéniques ;
  • Résistance à la compression : 66 000 PSI ;
  • Rigidité diélectrique : 800 VPM Max ;
  • Température de fonctionnement continu : 150°C ;
  • Température minimale de fonctionnement continue : – 128°C ;
  • Absorption d’eau : 0.10 ;
  • Résistance à la flexion : LW 65 000 PSI / CW 52 000 PSI ;
  • Résistance à la traction : LW 40 000 / CW 32 000 (ASTM D638) ;
  • Force d’adhérence : 2 300 lb ;
  • Résistance au cisaillement : 21 500 PSI.
    Pour obtenir l’ensemble des données techniques de ce produit, vous pouvez en faire la demande par mail en cliquant sur ce lien.
  • Isolation de brides dans le cadre de la protection cathodique ;
  • Isolation entre différents métaux pour éviter la corrosion galvanique ;
  • Isolation des têtes de puits par rapport aux lignes d’écoulement interconnectées ;
  • Étanchéité sur réservoirs et échangeurs de chaleur avec anodes sacrificielles pour augmenter la durée de vie de l’anode ;
  • Assemblage entre brides RTJ et brides à face surélevée ;
  • Élimine la corrosion liée à l’interstice entre les brides à joints annulaires (RTJ) en présence de fortes concentrations de CO2, H2S et autres milieux hydrocarbonés agressifs ;
  • Élimine la turbulence et l’érosion induite par l’écoulement entre les brides à joints annulaires (RTJ)
    Nous consulter pour plus d’informations.
  • Disponible pour correspondre à toutes spécifications de brides (ANSI, API, BS, DIN, AS, autres)
