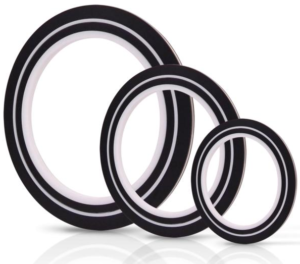

Pikotek® VCS-ID
Un joint de diamètre intérieur (ID) concave en PTFE et un joint facial à ressort en PTFE, ou un joint torique en élastomère, inséré dans un stratifié isolant et collé de manière permanente à un noyau hautement résistant.
Le joint VCS-ID (diamètre intérieur) introduit un joint interne en PTFE usiné au niveau de l’alésage de la plateforme de conception VCS existante. L’utilisation d’un mécanisme de verrouillage breveté assure une étanchéité extrêmement serrée au niveau de l’alésage et une résistance aux effets de la pression interne ou des fluides agressifs. Le mécanisme de verrouillage est intentionnellement conçu pour avoir une taille d’environ 0.100 pouce supérieure à celle du tuyau.
Lors de l’installation, du chargement, le mécanisme de verrouillage se compresse dans un état final légèrement plus grand que l’ID du tuyau. Cela réduit la cavitation dans la tuyauterie, réduit l’érosion des brides et aide à prévenir la corrosion microbiologique (MIC) sans affecter les opérations de raclage de lignes.
De plus, le mécanisme de verrouillage en PTFE crée une distance d’isolation efficace plus longue que la plate-forme standard. Les joints traditionnels VCS laissent le noyau en acier exposé au support. Cela augmente la probabilité de formation d’un pont électriquement conducteur entre la face de la bride et le noyau en acier du joint, en particulier si le fluide contient des particules conductrices qui entraînent une accumulation de sédiment dans le pipeline. Du fait que l’épaisseur du joint en PTFE interne est identique à celle du joint, la formation d’un pont électrique provoquée par l’accumulation de sédiments conducteurs entre le noyau en acier du joint et la face de la bride est éliminée. De plus, le PTFE n’est pas hygroscopique, il na donc pas tendance à absorber l’eau, ce qui le rend encore plus attrayant comme défense de première ligne en isolation électrique. Cette conception unique aide à résoudre les problèmes où les lignes hydrotestées ne peuvent plus être isolées.
Notre mécanisme de verrouillage breveté est un système de « double verrouillage » pour fournir un scellement sécurisé qui ne seras pas délogé pendant la manipulation, le transport ou l’installation. La fonction de « double verrouillage » crée un verrouillage positif dans les directions verticale et radiale.
Le mécanisme de verrouillage élimine également le besoin de matériau de noyau de joint en métal exotique, car il casse le trajet métal sur métal.
L’obtention de métaux exotiques peut entraîner de longs délais et des dépenses supplémentaires qui sont éliminés avec l’utilisation d’un sceau VCS-ID .
Un autre avantage du joint VCS-ID est que le PTFE n’a pas d’affinité pour l’absorption d’eau, les installations où l’essai d’isolation électrique est effectué peu de temps après l’essai hydraulique ont moins de chance d’être interrompues. Le VCS-ID n’exige plus couple plus élevé que le VCS ou le VCFS standard, ce qui simplifie l’installation en utilisant les mêmes tableaux de spécifications.
- Idéal pour les applications susceptibles d’attaquer chimiquement le GRE ;
- Installations où les tests d’isolation électrique sont effectués peu de temps après l’hydro-test ;
- Crée un espace plus large entre les brides pour une meilleure résistance à l’accumulation de sédiments conducteurs ;
- Idéal pour une utilisation dans des applications à haute teneur en chlorure pouvant provoquer une fissuration par corrosion sous contrainte avec un noyau en acier inoxydable ;
- Élimine le besoin de noyaux en métal exotique qui corresponde au matériau de la bride en métal exotique.
Un joint d’isolation et d’étanchéité, support de noyau en acier inoxydable 316 VCS-ID de type « F », 0.260 pouce d’épaisseur ou 0.308 pouce d’épaisseur, laminé des deux côtés avec un stratifié renforcé de fibre de verre G-10 contenant un élément d’étanchéité en PTFE à verrouillage mécanique breveté. L’élément PTFE sera concave sur le disque I.D. pour induire l’activation de la pression. L’élément d’étanchéité en PTFE sera environ 0.100 po plus large que l’alésage. La mise en place de l’élément d’étanchéité doit s’adapter aux brides à face plate, surélevée ou RTJ. La retenue G-10 doit avoir une résistance diélectrique de 800 volts/mil et une résistance à la compression minimale de 65 000 PSI.
- Isolation de la bride en conjonction avec la protection cathodique ;
- Isolation entre différents métaux pour éviter la corrosion galvanique ;
- Isolement de la tête de puits par rapport aux lignes d’écoulement interconnectées ;
- Connexions de la vanne ;
- Connexions de la pompe ;
- Connexions du compresseur ;
- Applications chimiques ;
- Assemblage de joint annulaire mal assorti sur les brides à faces surélevée (Le VCS scelle les brides à joint annulaire, à face surélevée et à face plate/ à emboitement) ;
- Élimine le piège à fluide commun aux brides à joint annulaire (RTJ) lorsque le risque de fissuration par corrosion sous contrainte existe avec des milieux corrosifs.
Nous consulter pour plus d’informations.
- Disponible avec support G-11 pour 200°C.
